Trong hệ thống hơi, việc bố trí điểm gom và xả nước ngưng trên đường ống cấp hơi chính là một chi tiết quan trọng nhưng đôi khi chưa được chú ý đúng mức.
Đặc biệt trên tuyến đường ống truyền tải hơi từ lò hơi đến khu vực sản xuất, dù đường ống đã được bảo ôn cách nhiệt, vẫn luôn tồn tại một lượng nhiệt thất thoát ra môi trường. Khi hơi mất nhiệt và bắt đầu ngưng tụ, nước ngưng sẽ hình thành ngay trong đường ống.
Nếu không được thu gom và xả đúng cách, nước ngưng có thể bị dòng hơi cuốn theo với tốc độ cao, gây ảnh hưởng đến khả năng vận hành và độ an toàn của hệ thống.
Nội dung
1. Vì sao đường ống cấp hơi vẫn hình thành nước ngưng?
Nhiều người thường nghĩ rằng đường ống đã được bảo ôn thì lượng nước ngưng sinh ra sẽ không đáng kể.
Thực tế, bảo ôn chỉ giúp giảm tốc độ thất thoát nhiệt chứ không thể loại bỏ hoàn toàn quá trình truyền nhiệt ra môi trường.
| Lượng nước ngưng hình thành phụ thuộc vào nhiều yếu tố như |
|
|
|
|
|
|
Theo kinh nghiệm thực tế, với điều kiện vận hành thông thường, trên khoảng 30 m đường ống, lượng nước ngưng có thể hình thành dưới mức 20 kg/h. Con số thực tế sẽ thay đổi tùy theo từng hệ thống và điều kiện vận hành.
2. Vì sao không nên chỉ dùng một ống nhỏ để lấy nước ngưng?

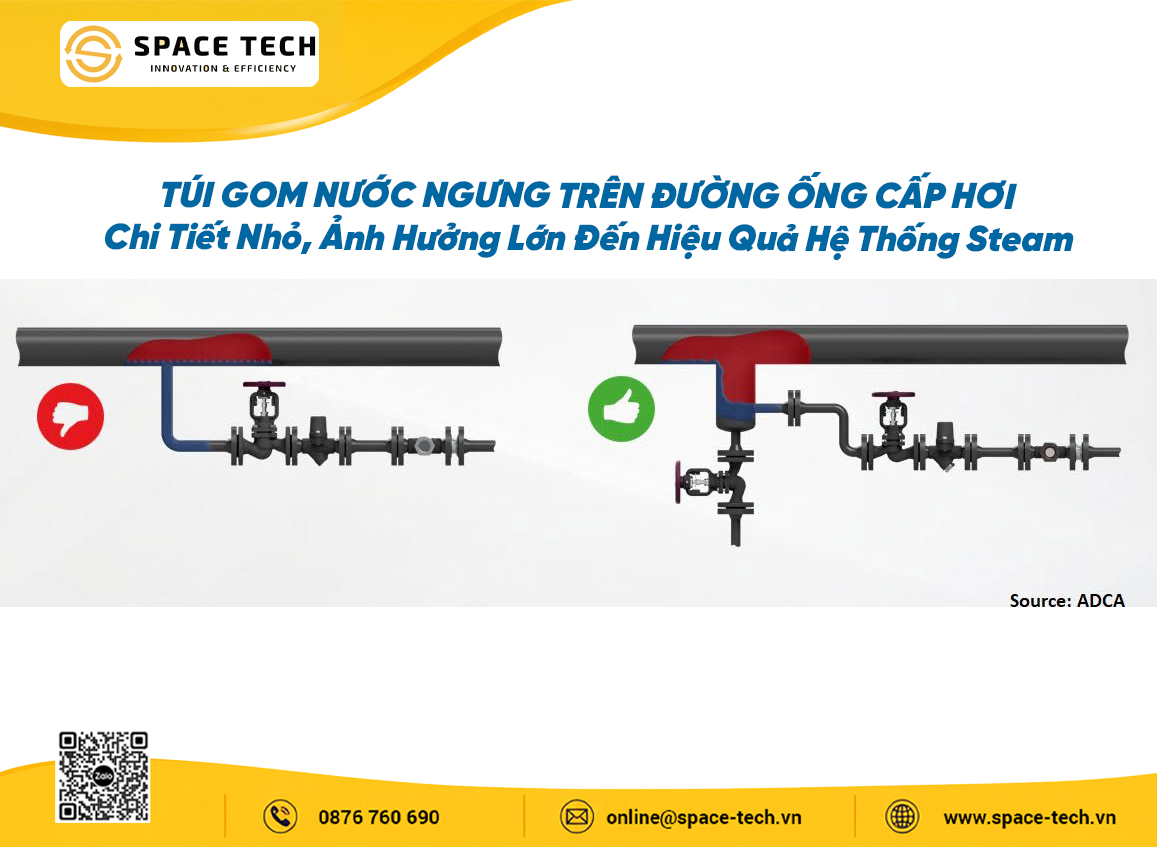

Trong thực tế thi công, đôi khi có thể bắt gặp cách bố trí một đường ống nhỏ khoảng DN20–DN25 (tương đương khoảng Φ27–Φ34) từ đường ống hơi chính, dẫn xuống bẫy hơi để xả nước ngưng.
Tuy nhiên, cách bố trí này có thể không thu gom được lượng nước ngưng một cách hiệu quả.
Nguyên nhân nằm ở tốc độ dòng hơi.
Hơi trong đường ống chính có thể di chuyển với vận tốc khoảng 20–25 m/s. Ở vận tốc này, dòng hơi có khả năng cuốn theo các hạt và màng nước ngưng dọc theo đường ống.
Khi đó, nếu chỉ có một nhánh ống xả nhỏ, chỉ một phần nước ngưng có cơ hội đi vào nhánh xả, trong khi phần còn lại tiếp tục bị dòng hơi cuốn về phía thiết bị sử dụng.
Đây là một trong những nguyên nhân khiến nước ngưng không được tách và xả hiệu quả dù hệ thống vẫn được trang bị bẫy hơi.
3. Túi gom nước ngưng có vai trò gì?
Để giải quyết vấn đề này, trong thiết kế đường ống hơi, người ta thường bố trí túi gom nước ngưng (drip pocket) tại các vị trí thích hợp trên tuyến ống.
Túi gom tạo ra một không gian có tiết diện lớn hơn so với đường ống xả nhỏ, giúp nước ngưng có điều kiện tách khỏi dòng hơi và tập trung xuống đáy túi.
Từ đây, nước ngưng được dẫn qua đường ống đến bẫy hơi để xả ra ngoài.
Thông thường, các túi gom nước ngưng được bố trí với khoảng cách khoảng 30–50 m/túi, đồng thời cần xem xét thêm các vị trí đặc biệt như:
- Điểm thấp của đường ống.
- Trước đoạn ống đi lên.
- Trước van điều khiển hoặc thiết bị sử dụng hơi.
- Các vị trí có khả năng tích tụ nước ngưng.
- Các điểm thay đổi cao độ của tuyến ống.
Việc bố trí cụ thể cần được tính toán theo đặc điểm của từng hệ thống.
4. Kích thước túi gom nước ngưng tham khảo
Một cách lựa chọn kích thước túi gom thường được áp dụng như sau:
| Kích thước đường ống hơi | Đường kính túi gom |
|---|---|
| DN ≤ 100 | Bằng kích thước đường ống chính |
| DN > 100 | DN125 |
| Chiều dài túi gom | Khoảng 150 mm |
Ví dụ:
- Đường ống hơi DN50 → túi gom DN50.
- Đường ống hơi DN100 → túi gom DN100.
- Đường ống hơi DN150 → có thể sử dụng túi gom DN125 theo cấu hình tham khảo trên.
Đây là kích thước tham khảo. Khi thiết kế thực tế, cần xem xét đồng thời lưu lượng hơi, áp suất, vận tốc dòng hơi, lượng nước ngưng dự kiến và cấu hình tuyến ống.
5. Một chi tiết nhỏ nhưng ảnh hưởng đến cả hệ thống hơi
Nước ngưng trên đường ống cấp hơi không chỉ là vấn đề về hiệu suất truyền nhiệt.
| Nếu nước ngưng bị cuốn theo dòng hơi với tốc độ cao, có thể dẫn đến: |
|
|
|
|
|
|
Vì vậy, khi thiết kế hoặc cải tạo hệ thống steam, cần xem xét đồng thời độ dốc đường ống, vị trí túi gom nước ngưng, kích thước túi gom, đường ống xả và lựa chọn bẫy hơi.
Từ một chi tiết nhỏ đến một hệ thống hơi vận hành hiệu quả
Một đường ống hơi được bảo ôn tốt chưa chắc đã đủ.
Thiết kế đúng đường ống – gom đúng nước ngưng – xả đúng vị trí – lựa chọn bẫy hơi phù hợp mới giúp hệ thống hơi vận hành ổn định và hạn chế những vấn đề phát sinh trong quá trình sử dụng.
Hãy kiểm tra lại hệ thống đường ống hơi của nhà máy: các điểm gom nước ngưng đã được bố trí đúng chưa?
Space Tech có thể hỗ trợ khảo sát, tư vấn và đề xuất giải pháp cho hệ thống hơi, bẫy hơi và thu hồi nước ngưng phù hợp với điều kiện vận hành thực tế của nhà máy.
.
