• Model: AUL730
• Vật liệu: Ống siêu âm; Nhựa ABS
Cảm biến: ETFE/ PTFE
Vỏ: hợp kim nhôm
• Màn hình: hiển thị LCD 4 dòng với khả năng hiển thị dạng mức nước biểu đồ Bargraph
• Dải đo: 0-20m
• Kết nối: RS485 MODBUS
• Độ chính xác: ±0,25%
• Cấp bảo vệ: IP65
• Nguồn: 12~36VDC
• Nhiệt độ tối đa: -40 ~ 60°C
• Xuất xứ: ALIA – USA (Sx tại China)

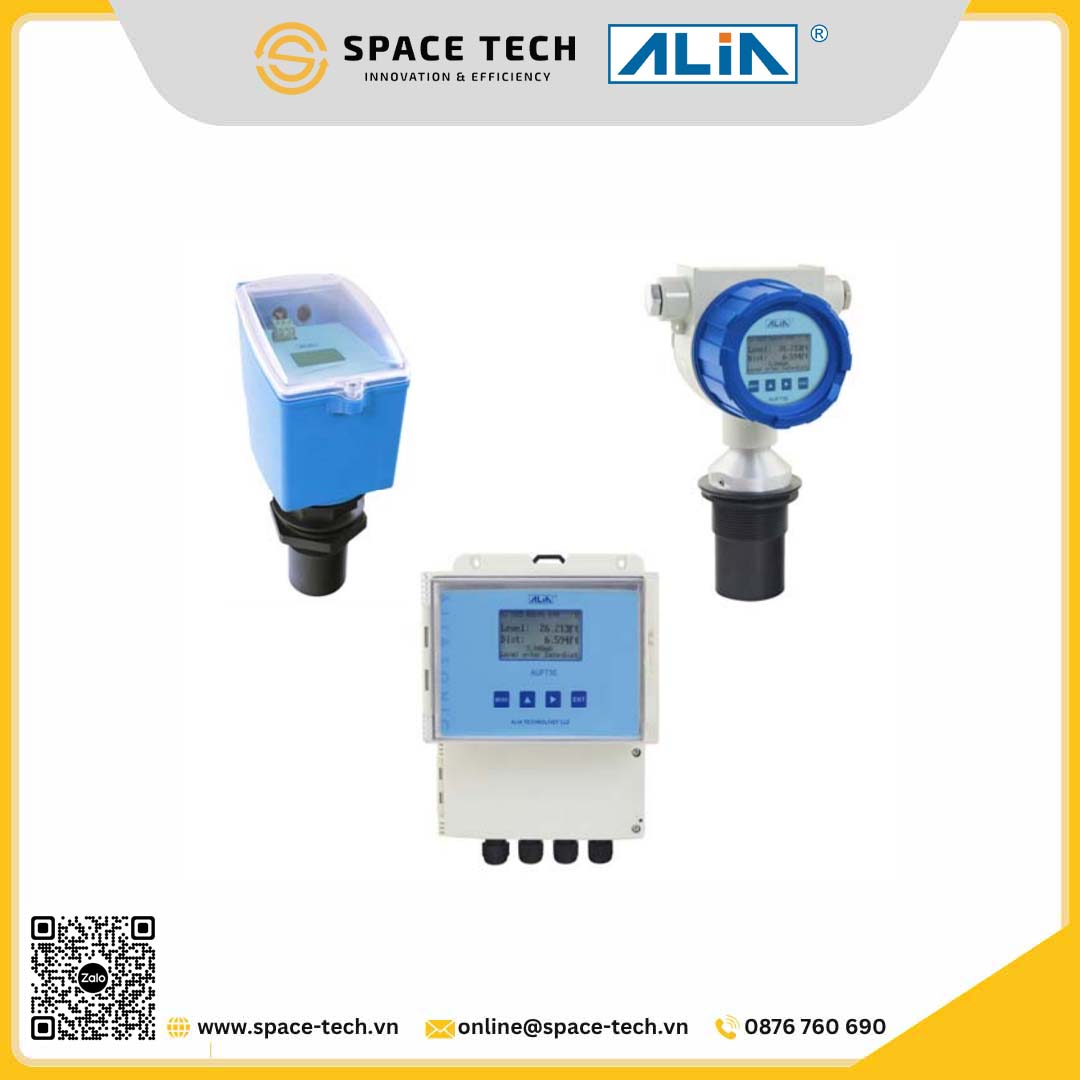

AUL730 series là cảm biến đo mức siêu âm dạng lắp cố định, được thiết kế để lắp đặt phía trên bề mặt nhằm thực hiện phép đo không tiếp xúc. Công nghệ đo mức dựa trên vi xử lý này rất thân thiện với người dùng, cho phép lập cấu hình trực tiếp tại hiện trường, không làm gián đoạn quy trình và có chi phí lắp đặt thấp.
| Measuring Principle | : | Ultrasonic Level Measurement |
| Measuring Range | : | 0-3 m, 0-5 m, 0-10 m, 0-15 m, 0-20 m |
| : | 0-10 ft, 0-16 ft, 0-33 ft, 0-50 ft, 0-65 ft | |
| Display | : | 4 Lines LCD with Bargraph (illumination) |
| Resolution | : | 1 mm / 0.003 ft |
| Accuracy | : | +/-0.25% of Full Scale |
| Repeatability | : | +/-0.1% of reading |
| Material | ||
| Ultrasonic Tube | : | ABS |
| Sensor Head | : | Polyurethane (Standard) / ETFE / PTFE |
| Housing | : | ABS or Aluminum Alloy (Weather Proof) |
| : | Aluminum Alloy (Explosion Proof) | |
| Update Time | : | <3 s |
| Ambient Temperature | : | -20~60 °C |
| Relative Humidity | : | 0-100% RH |
| Sensor Frequency | : | 80 kHz / 40 kHz / 30 kHz |
| Blanking Distance | : | 0.35-1.0 m |
| Beam Angle | : | 6° |
| Keypad | : | 4 Keys with tactile action |
| Response Time | : | Less than 1 second |
| Protection Class | : | IP65 (ABS) / IP67 (Aluminum Alloy) |
| : | Explosion Proof, Ex d (ia) IIB T4 | |
| Installation | : | G 2″ and 20 m sensor is M70 * 2 Standard |
| : | Flange end (Option) | |
| EMI / RFI Effect | : | Follow SAMA PMC 33.1 from 20-1000 |
| MHz and for field strengths up to 30 V/m |
| Process Temperature | : | -40~60 °C (Standard) |
| : | -40~100 °C (Option) | |
| Process Pressure | : | -0.8~2.0 bar G |
| Max. Cable Length | : | 50 Meters (Remote Version) |
| Power Supply | : | 12-36 VDC (2-Wire) (Compact) |
| : | Start-up current 25 mA (Standard) | |
| : | Start-up current 40 mA (With HART) | |
| : | 12-36 VDC / 85-260 VAC, 4-Wire (Remote) | |
| Power Consumption | : | Less than 3W |
| Current Output | : | 4-20 mA (2-Wire, 4-Wire) |
| Load | : | Rohm= (VDC-12) * 50 Ω |
| Alarm Output | : | High/Low/High-High/Low-Low (Remote) |
| Communication | : | RS485 MODBUS, 4-Wire only (Standard) |
| : | HART Signal (Option) | |
| Temp. Compensation | : | Built-in to compensate over |
| temperature range | ||
| Data Storage | : | Operation parameters are stored by |
| EEPROM for more than 10 years | ||
| Dimensions | ||
| Compact (ABS) | : | 105 mm (W) * 262 mm (H) * 168 mm (D) |
| Compact (Aluminum) | : | 161 mm (W) * 247 mm (H) * 132 mm (D) |
| Remote (ABS) | : | 183.5 mm (W) * 218 mm (H) * 125.5 mm (D) |
| Weight | : | 1.0 kg / 2.2 kg (Compact), 2.2 kg (Remote) |
