Bẫy hơi là gì?
Bẫy hơi (tiếng Anh là Steam Trap) hay còn gọi là bẫy hơi steam trap, cốc ngưng hơi, bẫy hơi nước, bẫy nước ngưng là một thiết bị van tự động được lắp trên đường ống hơi nóng; có chức năng loại bỏ toàn bộ hơi nước (nước ngưng tụ) ra khỏi đường ống giúp cho hệ thống hơi nóng được khô hoàn toàn.
Cấu tạo của bẫy hơi
- Thân bẫy hơi được chế tạo từ chất liệu gang dẻo, gang cầu, có khả năng chịu nhiệt độ và áp lực cao, đảm bảo hoạt động ổn định trong môi trường hơi và khí của hệ thống.
- Đầu vào và đầu xả của bẫy hơi là các bộ phận kết nối linh hoạt với đường ống, có thể lắp đặt bằng lắp bích hoặc lắp ren để phù hợp với mọi loại hệ thống.
- Bóng phao, một linh kiện quan trọng, được thiết kế từ vật liệu chịu nhiệt độ tốt và nhẹ, kết nối với trục nối. Bằng việc sử dụng vật liệu như inox và thép mạ, bóng phao giữ vững trong môi trường làm việc khắc nghiệt.
- Lỗ thông hơi được chăm chút thiết kế theo hướng của đầu ra khí, được đóng kín bởi nút bịt của bóng phao, đảm bảo sự đóng mở hiệu quả.
Nguyên lý hoạt động của bẫy hơi
Khi dòng khí nóng đi vào, nước ngưng tụ sẽ nằm trong thân bẫy hơi. Bóng phao, làm từ vật liệu chịu nhiệt, nổi lên khi nước tích tụ, đồng thời đưa các trục và đòn bẫy hoạt động, mở lỗ đầu ra để thoát nước và khí.
Quá trình này giúp hệ thống giữ khô, ngăn ngừa nước từ việc lọt vào lò hơi. Nước thoát ra được hồi lưu quay trở lại, tiết kiệm nguồn hơi và nhiên liệu đốt, đồng thời đảm bảo hiệu suất tối đa của hệ thống hơi. Bẫy hơi phao – sự lựa chọn đáng tin cậy cho hiệu suất và tiết kiệm trong quá trình vận hành.
Ưu điểm của cốc ngưng hơi
- Tiết kiệm năng lượng: Có chức năng loại bỏ nước ngưng tụ dư thừa và các khí không ngưng tụ (như cacbon dioxide, nitơ, oxy…), đồng thời hạn chế sự thất thoát hơi giúp tiết kiệm năng lượng.
- Tăng hiệu quả sản xuất: Giúp hệ thống trở nên khô ráo và không làm ảnh hưởng đến hoạt động của các thiết bị. Nhờ có thiết bị này mà quá trình sản xuất trong các nhà máy hơi trở nên hiệu quả hơn.
- Tiết kiệm chi phí: Thiết bị hoạt động ổn định sẽ giúp tiết kiệm được nhiều chi phí sửa chữa, năng suất cao hơn và tuổi thọ sử dụng cũng lâu dài hơn.
- Hạn chế rủi ro: Việc lắp đặt bẫy hơi sẽ giúp hạn chế những rủi ro có thể xảy ra do hiện tượng rò rỉ.
Tuy nhiên, mỗi loại cốc ngưng hơi cũng có những ưu và nhược điểm riêng. Để chọn lựa loại
phù hợp, bạn cần xem xét kỹ lưỡng các yếu tố như điều kiện hoạt động, yêu cầu về hiệu suất và chi phí.
Phân loại bẫy hơi
Thông thường, bẫy hơi sẽ được chia làm 5 loại:
- Bẫy hơi dạng phao (Float steam trap): Là loại chuyên dùng để tách nước ngưng ra khỏi đường ống sử dụng trong các hệ thống công suất lớn. Bên trong bẫy có một quả phao hình cầu kín, chuyển động nổi lên hoặc chìm xuống theo dòng nước ngưng tụ, từ đó giúp van đóng hoặc mở xả nước ngưng ra ngoài.
- Bẫy hơi đồng tiền (Coin steam trap): Là thiết bị van tự động được lắp trên đường ống hơi nóng nhằm loại bỏ toàn bộ hơi nước ngưng tụ ra khỏi đường ống. Thiết bị này giúp cho hệ thống hơi nóng, hơi được vận hành 100% tinh khiết mà không bị pha lẫn từ những hạt nước nhỏ li ti.
- Bẫy hơi nhiệt tĩnh (Thermostatic steam trap): Hoạt động dựa trên sự chênh lệch về nhiệt độ giữa hơi và nước ngưng.
- Bẫy hơi gầu đảo (Bucket steam trap): Đây là loại van có chức năng xả nước ngưng đọng ở phía trên đỉnh của thiết bị. Loại van này giúp người dùng có thể hạn chế được rủi ro được hiện tượng bị kẹt.
- Bẫy hơi vi sinh (Sanitary steam trap): Là một thiết bị vô cùng quan trọng trong các hệ thống đường ống hơi nóng, có chức năng tách nước ngưng tụ dư thừa và loại bỏ chúng ra khỏi đường ống mà không làm thoát hơi nước, giúp hệ thống khô ráo hoàn toàn.

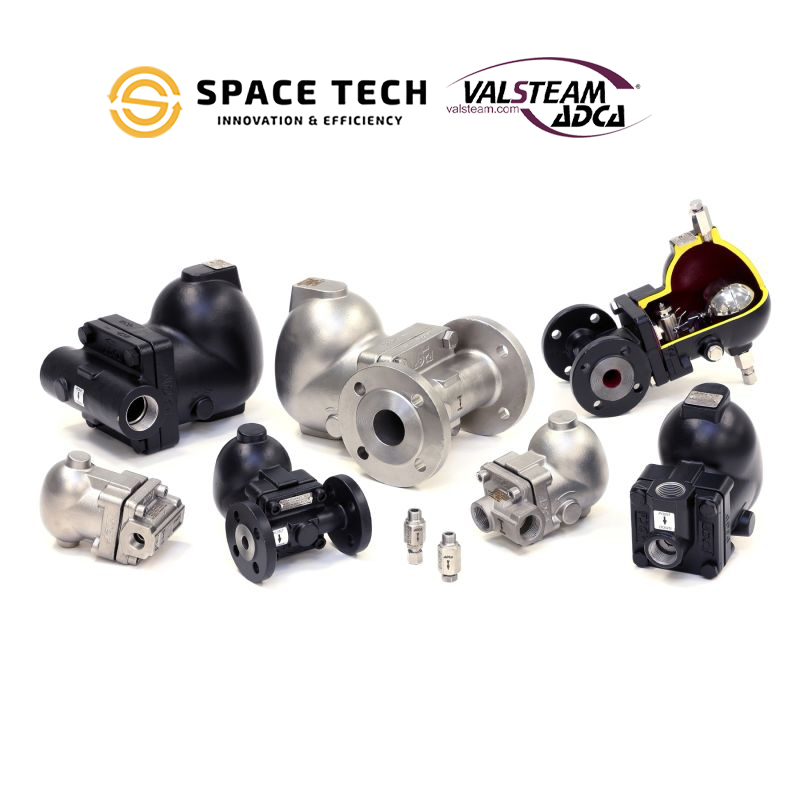

Các loại Bẫy hơi (Steam Trap) tiêu biểu ở Space-Tech:
1. Bẫy hơi dạng phao
 |
Bẫy hơi phao tự do
|
2. Bẫy hơi đồng tiền (bẫy hơi nhiệt động)
 |
Bẫy hơi đồng tiền
|
3. Bẫy hơi lưỡng kim (nhiệt tĩnh)
4. Bẫy hơi gàu đảo
 |
Bẫy hơi gàu đảo
|
5. Bẫy hơi vi sinh
Các lưu ý khi lựa chọn cốc ngưng hơi
Khi lựa chọn cốc ngưng hơi, bạn cần chú ý đến một số điểm sau:
- Chọn loại van phù hợp: Có nhiều loại khác nhau mỗi loại có cơ chế hoạt động và ứng dụng riêng. Bạn cần xem xét điều kiện hoạt động, yêu cầu về hiệu suất, và chi phí để lựa chọn phù hợp.
- Lắp đặt đúng chiều: Khi lắp đặt trên đường ống hơi nước, bạn cần lắp theo đúng chiều với chiều đi của hơi.
- Phù hợp với lưu lượng: Chọn cốc ngưng hơi, cóc xả nước ngưng phù hợp với lưu lượng.
- Bảo dưỡng định kỳ: Cốc ngưng hơi cần được kiểm tra và bảo dưỡng định kỳ để đảm bảo hoạt động ổn định và hiệu quả.
Cách chọn kích thước của bẫy hơi (steam trap):
Chọn kích thước cốc ngưng hơi dựa vào 4 yếu tố:
– Lưu lượng nước ngưng bẫy xả ( Q: Kg/h ).
– Lưu lượng khi khởi động hệ thống ( 2 x Q ): nước ngưng nguội còn đọng lại trong bẫy.
- Áp suất hơi P1 trước bẫy.
- Áp suất P2 sau bẫy.
=> Độ chênh áp ΔP: P2-P1
( Lưu ý: Nếu bẫy xả nước ngưng ra môi trường : P2 = 0.)
Vị trí lắp đặt bẫy hơi
Thông thường bẫy nước ngưng sẽ được lắp ở các vị trí như: phía sau thiết bị trao đổi nhiệt; dưới bình góp hơi hoặc đứng trước các van cổng.
Xem thêm: Bẫy hơi phao tự do
Tại sao phải sử dụng bẫy hơi cho hệ thống hơi?
Hơi nước được sinh ra khi nước bay hơi để tạo thành thể khí. Để xảy ra quá trình bốc hơi, để làm các liên kết giữa các phân tử (liên kết hyddro…) phá vỡ ta cần cung cấp năng lượng đủ cho những phân tử nước. Năng lượng này được sử dụng để chuyển chất lỏng thành thể khí và còn được gọi là ‘Nhiệt tiềm ẩn’.
Ta có thể thấy nước ngưng tụ không có sử dụng cho những việc gì khác; mà hơi nước chính là thứ chúng ta cần sử dụng. Do đó hiệu suất nhiệt sẽ bị ảnh hưởng lớn nếu ta không loại bỏ nước ngưng tụ ra ngoài nhanh nhất.
Vì vậy bẫy hơi nước là 1 trong những thiết bị quan trọng trong hệ thống nhiệt. Việc làm này rất cần thiết để tránh hiện tượng thủy kích trong đường ống dẫn hơi nước.
