Van điều khiển là gì? Các loại van điều khiển Space Tech phân phối

5/5 - (215 votes)

Van điều khiển là gì?

Van điều khiển là một loại van công nghiệp quan trọng, thường được sử dụng trong các hệ thống ống dẫn của nhà máy. Khác với các loại van công nghiệp thông thường vận hành thủ công, van điều khiển có khả năng tự động đóng mở nhờ vào bộ điều khiển tín hiệu. Bộ điều khiển này có thể sử dụng điện hoặc khí nén để thực hiện các thao tác, giúp tối ưu hóa quy trình vận hành và giảm thiểu công sức lao động của con người.

van dieu khien tuyen tinh 2

mũi tên Xem thêm: Van điều khiển tuyến tính

Van điều khiển có những loại nào?

Người ta phân chia van điều khiển khí nén thành hai loại phổ biến nhất đó là: Van điều khiển bằng khí nén và bằng điện năng. Với mỗi loại van đều có những điểm thích hợp, đáp ứng với các công việc mà khách hàng yêu cầu.

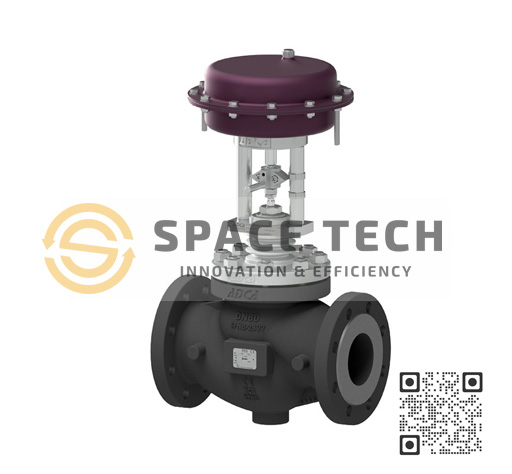

Van điều khiển bằng khí nén

Chúng ta có thể hiểu là hoạt động đóng mở cửa của van được điều khiển hoàn toàn bằng khí nén. Trên thị trường, người ta đánh giá rất cao loại van này về cấu tạo, cách hoạt động, thiết kế

van dieu khien VD10

mũi tên Xem thêm: Van điều khiển khí nén

Nguyên lý hoạt động van điều khiển bằng khí nén

Để có thể hoạt động, khách hàng cần phải lắp đặt và đấu nối van vào hệ thống với các ống dẫn khí, phụ kiện đầu nối nhanh, co nối, chia hơi…

Khi ta cấp một lượng khí nén vừa đù được điều khiển bằng các van điện từ 5/2, 5/3, 4/2… vào một đầu điều khiển của van. Do thiết kế của đầu điều khiển này làm cho trục của van quay theo đúng theo hành trình một góc khoảng 90 độ.

Khi hết hành trình nó sẽ dừng lại. Trục của phần điều khiển sẽ kết nối với trục của van bi điều khiển khí nén, van bướm… Nếu là van bị thì sẽ làm bi quay theo với 1 góc 90 độ, nếu là van bướm sẽ làm cánh bướm quay theo một góc 90 độ. Van lúc này sẽ chuyển đổi trạng thái từ đóng sang mở với loại van thường đóng và ngược lại từ mở sang đóng với van thường mở.

Khi chúng ta điều khiển ngắt dòng khí đang được cung cấp, trục của phần điều khiển, trục của van sẽ về vị trí cũ và hoạt động của van sẽ về trạng thái ban đầu: thường đóng, thường mở.

van dieu khien nguyen ly hoat dong

Cấu tạo của van điều khiển bằng khí nén

Cấu tạo của van điều khiển bằng khí nén gồm các bộ phận chính như: thân van, ty van, trục van, động cơ… Tất cả đều được thiết kế theo tiêu chuẩn châu Âu với tỉ lệ chính xác, đồng bộ để dễ dàng ăn khớp với nhau.

  • Phần van cơ thông thường: Đây là phần kết nối với đường ống dẫn để tạo ra trạng thái mở cửa, đóng cửa của van. Trên thị trường có rất nhiều loại van cơ nhưng thường sử dụng nhiều nhất đó là: Van bi, van bướm, van cửa, van cầu.
  • Phần điều khiển: Đây là bộ phận quan trọng vì nó điều khiển hoạt động của van. Nó hoạt động nhờ và áp suất của khí nén được cung cấp.

Tùy vào môi trường làm việc mà khách hàng chọn van làm bằng gang, inox, thép, nhựa… Khi lựa chọn van này, khách hàng cần chú ý đến: chất liệu của van là thép hay gang, áp lực làm việc, áp lực tối đa, nhiệt độ làm việc, môi trường làm việc, không gian lắp và kiểu lắp đặt, xuất xứ và hãng sản xuất.

Các loại van điều khiển bằng khí nén

Van điều khiển bằng khí nén được chia thành nhiều loại với kiểu dáng khác nhau:

+ Van bi điều khiển bằng khí nén: Van lắp trên các đường ống với kích thước nhỏ hơn chỉ từ DN15 đến DN100

+ Van cánh bướm điều khiển bằng khí nén: Đây là van chuyên lắp đặt đường ống với kích thước từ DN50 đến DN1200 với van cơ có dạng cánh bướm.

+ Van chữ Y điều khiển bằng khí nén hay còn được gọi là van cùi chỏ với việc điều khiển bằng 1 piston đơn có chuyển động lên xuống.

+ Van 2 chiều điều khiển bằng khí nén

Ngoài ra còn có các loại khác như: Van 3 ngã điều khiển bằng khí nén, van xiên, van cầu…

Ưu điểm của các van điều khiển bằng khí nén đó là thiết kế nhỏ gọn với các chi tiết được gia công tỉ mỉ, tiết kiệm chi phí cho người sử dụng và thuận tiện trong việc đấu nối, lắp ráp. Tốc độ truyền động cao và rất linh hoạt. Người dùng có thể dễ dàng điều khiển với độ chính xác cao.

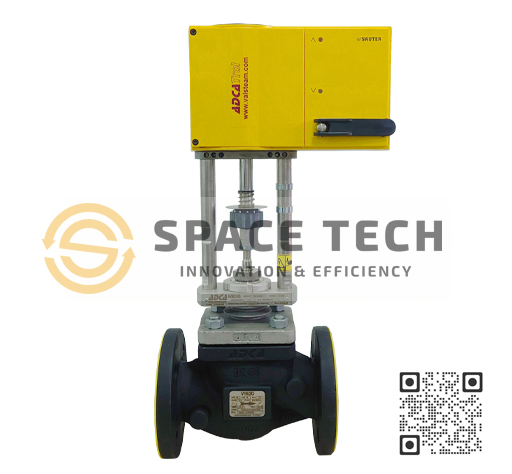

Van điều khiển bằng điện

Van điều khiển khí nén bằng điện được ứng dụng rộng rãi trong công nghiệp và nó phù hợp với mọi hệ thống, yêu cầu.

van dieu khien 1

mũi tên Xem thêm: Van điều khiển điện

Nguyên lý hoạt động van điều khiển bằng điện

Mọi hoạt động của loại van này đều được điều khiển, chi phối bằng điện. Điện được cấp từ nguồn đến bộ điều khiển của van điện.Dòng điện này có thể 220v hoặc 24v tùy vào đặc điểm của hệ thống.

Điện sẽ được truyền đến cho motor xoay và các tín hiệu điều khiển, cảm biến áp suất, cảm biến nhiệt độ. Tuy theo loại van và thiết kế mà motor của van sẽ xoay theo bên trái hoặc bên phải để truyền động đến trục của van.

Nếu là van thường đóng thì cửa van sẽ chuyển từ đóng sang mở để dòng khí nén đi qua. Nếu là van thường mở thì van sẽ chuyển từ mở sang đóng, ngăn dòng khí.

Khi ngắt điện, van sẽ trở về trạng thái ban đầu nhanh chóng nhất.

Cấu tạo của van điều khiển bằng điện

Xét một cách tổng thể và khách quan thì van sẽ bao gồm 2 phần chính đó là: Phần điều khiển điện và phần thân van.

Nhưng có một số người thì lại chia thành: bộ điều khiển tuyến tính, thân van, motor van. Van có thể thích hợp với hệ thống dùng điện một chiều 24v hoặc điện xoay chiều 220v.

Các loại van điều khiển bằng điện

Một số loại van điều khiển bằng điện thông dụng trên thị trường hiện nay như:

+ Van cầu điều khiển bằng điện loại điều khiển on/off, van cầu điều khiển bằng điện loại điều khiển tuyến tính.

+ Van cánh bướm điều khiển bằng điện

+ Van bi điều khiển bằng điện

+ Van 3 ngã điều khiển bằng điện loại tuyến tính hoặc loại on/off.

Khác biệt giữa van điều khiển tuyến tính – On/off

Có một số khách hàng vẫn thắc mắc đó là van tuyến tính và van điều khiển on off giống nhau hay khác nhau? Nếu khác thì khác nhau ở điểm gì?

Trước hết van tuyến tính và van điều khiển on/off đều là những van khí nén điều khiển bằng điện, bằng khí nén phục vụ trong hệ thống khí nén.

Van điều khiển tuyến tính – On/off là gì?

Van điều khiển on/off là loại van có thể nhận tín hiệu khí nén, tín hiệu điện. Và từ đó, bộ điều khiển của van xuất tính hiệu đóng 100% (off), mở 100% (on) theo đúng hành trình của van.

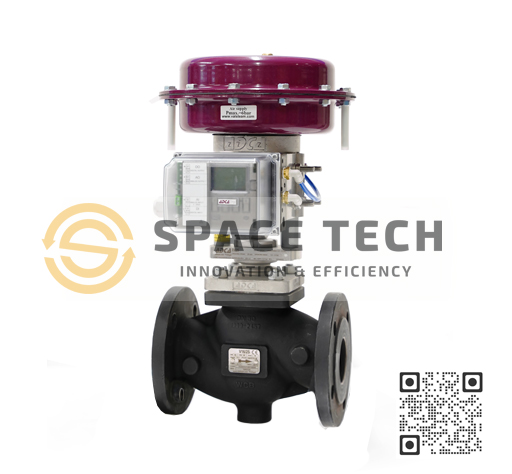

Trong khi đó, van điều khiển tuyến tính là loại van đặc biệt hơn khi có thể nhận được tín hiệu analog, giúp van có thể đóng mở 0% – 100% theo đúng tín hiệu xuất ra từ bộ điều khiển của van. Van được dùng trong các xưởng, nhà máy nhiều hơn. Qua van, người vận hành có thể kiểm soát được lưu lượng, áp lực, nhiệt độ của dòng lưu chất.

Tùy thuộc vào yêu cầu thực tế mà khi chọn van khách có thể cân nhắc loại tuyến tính hay on/off.

Có một điều lưu ý với khách hàng đó là: Với những hệ thống khí làm việc liên tục với công suất lớn thì nên sử dụng van điều khiển khí nén bằng điện vừa đảm bảo được thời gian, tiết kiệm nhân công và độ chính xác cao.

Ưu nược điểm van điều khiển tuyến tính – On/off

  • Ưu điểm của loại van này đó là: Thời gian một van có thể đáp ứng yêu cầu hành trình rất nhanh 2s-10s. Van sử dụng điện 24v, 220v rất thông dụng. Van có thể thích hợp dùng cho môi trường hóa chất hay các môi trường có tính chất nhiệt, độ ẩm, áp suất cao.
  • Nhược điểm của van đó là: Chi phí đầu tư ban đầu sẽ cao hơn so với các loại van khác. Yêu cầu lắp đặt chi tiết, tỉ mỉ. Khi nguồn điện không ổn định hoặc mất điện thì hiệu quả hoạt động của van giảm.

Ứng dụng của van điều khiển

Van điều khiển khí nén có ứng dụng rất da dạng. Việc tìm hiểu rõ các ứng dụng của van sẽ giúp khách hàng khai thác đúng năng suất, chức năng, nhiệm vụ của van.

van dieu khien 4
Van điều khiển

Điều khiển nhiệt độ

Nếu lắp van điều khiển khí nén với cây cảm biến nhiệt loại Pt100 và bộ điều khiển nhiệt độ PID 4-20mA thì nó sẽ thực hiện chức năng điều khiển nhiệt độ một cách tốt nhất.

Chúng ta có thể hiểu đơn giản như sau: Bộ điều khiển nhiệt độ sẽ nhận tín hiệu được xuất từ cây cảm biến nhiệt, sau đó xuất tín hiệu PID 4-20mA đến van. Tại đây, van sẽ nhận được tín hiệu và vận hành theo đúng giá trị nhiệt độ đã được cài đặt. Nếu khách hàng không có điều kiện để sử dụng bộ điều khiển nhiệt thì sử dụng PLC.

Điều khiển áp suất

Với chức năng điều khiển áp suất thì cũng tương tự như với điều khiển nhiệt độ. Nó cũng cần cảm biến áp suất và bộ điều khiển áp suất.  Khi bộ điều khiển nhận tín hiệu từ cảm biến áp suất thì nó xuất tín hiệu đến van. Van sẽ nhận được tín hiệu, vận hành theo thông số, tín hiệu được cài đặt.

Có một điều đặc biệt đó là, van điều khiển khí nén có thể biến thành van giảm áp bởi vì nó nhận tín hiệu và chạy theo giá trị của bộ điều khiển đã cài đặt.

Điều khiển lưu lượng

Van điều khiển khí nén có thể điều khiển lưu lượng một cách chính xác, đáp ứng các yêu cầu công việc ở từng thời điểm khác nhau.

Khi chúng ta cần lưu lượng ổn định để vận hành thì việc điều chỉnh lưu lượng, chính xác của thiết bị đo rất quan trọng.

Van khí nén điều chỉnh lưu lượng được dùng trong các ngành chế biến lương thực thực phẩm, sản xuất nước giải khát, sữa, bia…

Các loại van điều khiển SPACE TECH phân phối

van điều khiển là gì Van bi điều khiển khí nén

  • Kích thước: DN15 – DN200
  • Vật liệu: Inox 304/ 316
  • Kết nối: dạng lắp ren (BSPT, NPT), hoặc bắt mặt bích
  • Áp suất: PN16/ 40
  • Nhiệt độ tối đa: 180°C
  • Xuất xứ: Korea

mũi tênXem thêm

van bi dk dien San Pham Van bi điều khiển điện

  • Kích thước: DN15 – DN200
  • Vật liệu: Gang/ inox
  • Kết nối: Ren/ bích
  • Gioăng: PTFE
  • Áp suất: PN16
  • Nhiệt độ tối đa: 180°C
  • Xuất xứ: Korea

mũi tênXem thêm

van buom dk khi nen SAN PHAM Van bướm điều khiển khí nén

  • Kích thước: DN40 – DN450
  • Vật liệu: Gang/ inox
  • Kết nối: Nối kẹp, nối bích
  • Gioăng: PTFE
  • Áp suất: PN16
  • Nhiệt độ tối đa: 180°C
  • Xuất xứ: Korea

mũi tênXem thêm

van buom dk dien San Pham Van bướm điều khiển điện

  • Kích thước: DN40 – DN450
  • Vật liệu: Gang/ inox
  • Kết nối: Nối kẹp, nối bích
  • Gioăng: Cao su
  • Áp suất: PN16
  • Nhiệt độ tối đa: 120°C
  • Điện: 24v, 220v, 380v
  • Kiểu đóng mở: Tuyến tính, On/ off
  • Xuất xứ: Korea

mũi tênXem thêm

van cau DK khi nen San Pham Van cầu điều khiển khí nén

  • Model: AIR-D
  • Kích thước: DN15- DN100
  • Vật liệu: Thép carbon/ Gang
  • Kết nối: Nối bích PN16/ PN25
  • Áp suất: 0-16bar
  • Nhiệt độ tối đa: 220°C
  • Xuất xứ: ITALY

mũi tênXem thêm



van xa day Van xả đáy cho lò hơi

  • Model: BD10
  • Kích thước: DN15- DN65
  • Vật liệu: Thép carbon/ Gang
  • Kết nối: Nối bích PN16/ PN40
  • Xuất xứ: ITALY

mũi tênXem thêm



Đơn vị cung cấp Van điều khiển uy tín

Space Tech chuyên cung cấp các loại van điều khiển chính hãng, bảo hành tận nơi, tư vấn và lắp đặt miễn phí, nếu Quý khách có nhu cầu vui lòng liên hệ hotline: 0876 760 690 để được tư vấn chi tiết



mũi tên Xem thêm: Các loại van điều khiển trong công nghiệp
