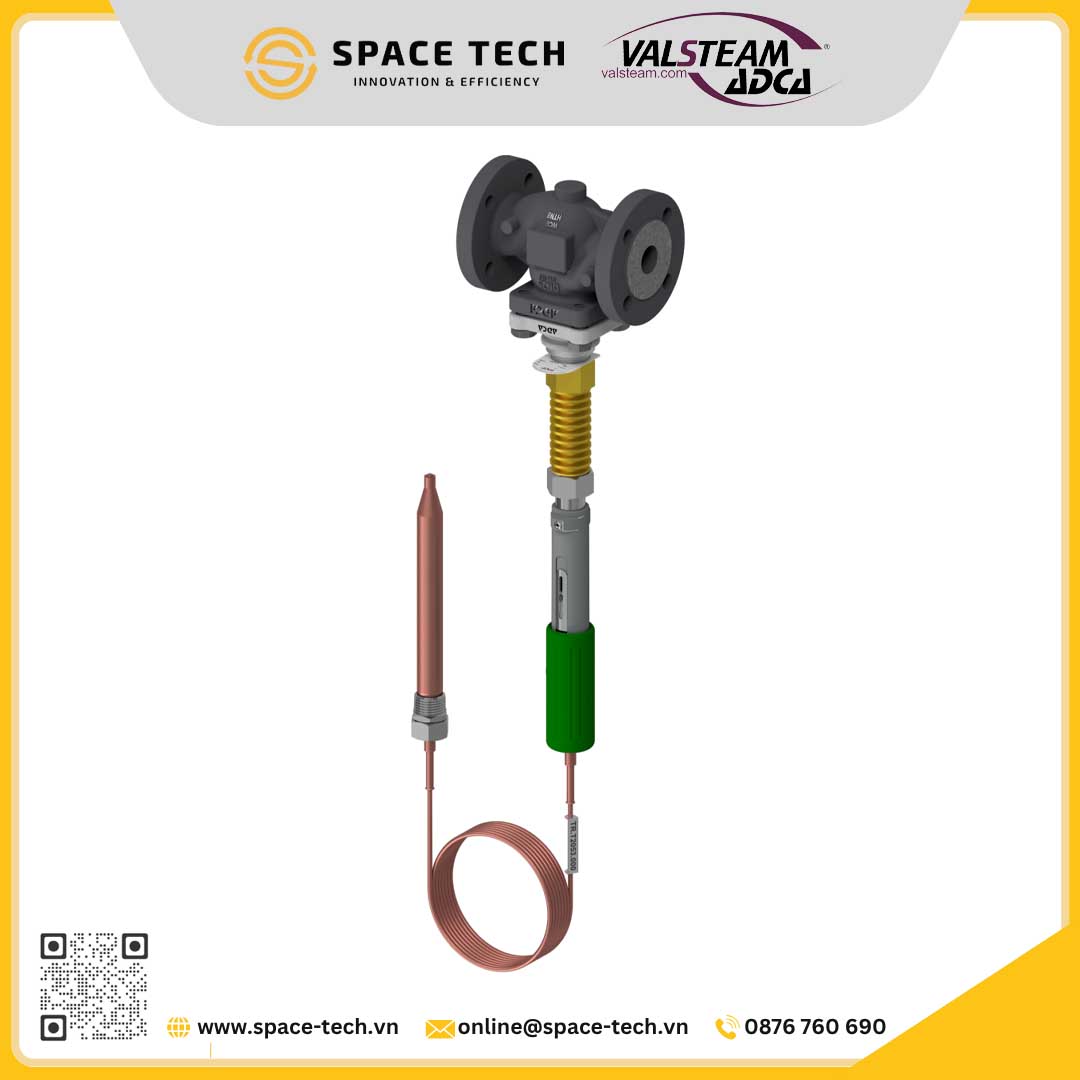

Van điều khiển nhiệt độ tự động TR40 – ADCA là thiết bị chuyên dụng trong việc kiểm soát và duy trì nhiệt độ ổn định cho các hệ thống công nghiệp. Sản phẩm được thiết kế để vận hành trực tiếp, trong đó van sẽ đóng lại khi nhiệt độ tăng, giúp đảm bảo an toàn và hiệu quả vận hành. TR40 thường được sử dụng trong các hệ thống sưởi trung tâm, bộ trao đổi nhiệt, ứng dụng HVAC và nhiều quy trình công nghiệp khác. Với thiết kế nhỏ gọn, bền bỉ, bộ điều chỉnh nhiệt độ TR40 đáp ứng tiêu chuẩn châu Âu PED về thiết bị áp lực, mang lại giải pháp tối ưu cho nhiều nhà máy, công trình. |
 |
Nội dung
Nguyên lý hoạt động
Bộ điều chỉnh nhiệt độ TR40 – ADCA hoạt động dựa trên nguyên tắc cảm biến nhiệt và điều khiển dòng chảy chất lỏng:
| Cảm biến nhiệt độ: đo nhiệt độ môi trường hoặc dòng chảy. | So sánh nhiệt độ: tín hiệu từ cảm biến được đối chiếu với mức cài đặt. |
| Điều chỉnh dòng chảy: khi có sự chênh lệch, bộ điều khiển sẽ tác động lên van để thay đổi lượng chất lỏng làm mát hoặc sưởi ấm. | Duy trì ổn định: quá trình lặp lại liên tục, giữ cho hệ thống luôn ở nhiệt độ mong muốn. |
| Cơ chế này giúp đảm bảo nhiệt độ vận hành ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị. |
Lưu ý an toàn khi sử dụng
| Vệ sinh thiết bị trước khi vận hành để tránh bụi bẩn gây kẹt van. | Không chạm vào thiết bị khi đang vận hành ở nhiệt độ cao nếu không có bảo hộ. |
| Trước khi bảo trì, cần xả áp và đảm bảo van không còn nhiệt dư. | Chỉ sử dụng phụ tùng thay thế chính hãng ADCA để duy trì độ bền và an toàn. |
|
Mọi thao tác lắp đặt và bảo dưỡng nên do kỹ thuật viên có chuyên môn thực hiện. |
Hướng dẫn lắp đặt
Trước khi thực hiện công việc lắp đặt cần Chuẩn bị trước khi lắp đặt, cần đảm bảo các điều kiện sau:
| – Trước khi lắp đặt, hãy tháo các nắp nhựa được đặt trên mặt bích hoặc đầu nối. Thiết bị có mũi tên hoặc ký hiệu đầu vào/đầu ra. Đảm bảo rằng nó được lắp đặt theo đúng hướng. |
– Cẩn thận với vật liệu nối để đảm bảo không có vật liệu nào có thể chặn hoặc đi vào van. |

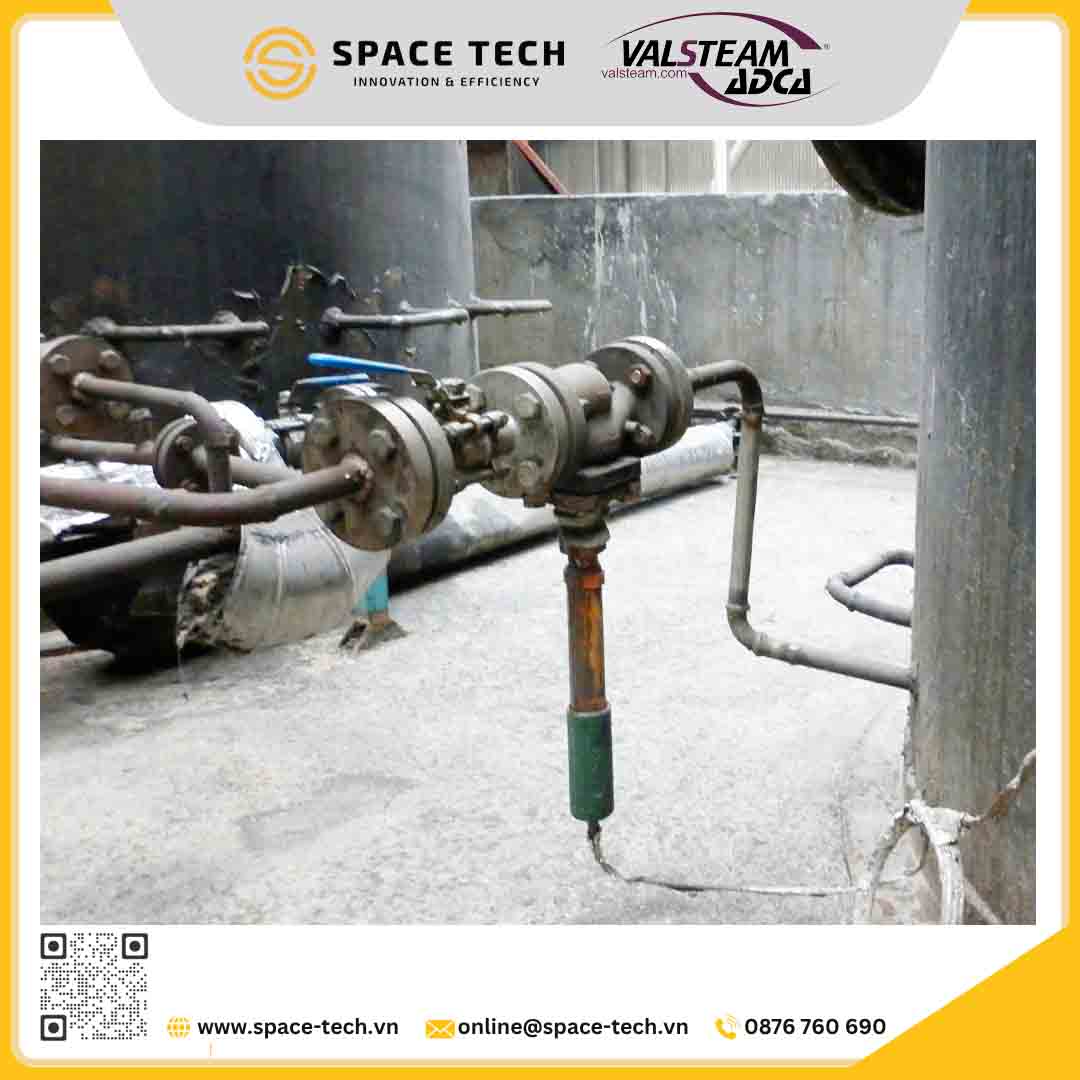

| – Khuyến nghị lắp van điều khiển với đường tâm van ở vị trí thẳng đứng để đảm bảo thu được kết quả tốt nhất. Tùy thuộc vào nhiệt độ của môi chất chảy qua van, van có thể được lắp bộ điều nhiệt ở trên hoặc dưới theo các quy tắc sau: – Lên đến 150ºC: tùy chọn, tăng hoặc giảm – Từ 150 đến 350ºC: luôn luôn giảm (ngoài ra, lắp bộ làm mát K1 giữa van và bộ điều nhiệt) |
– Nên lắp bộ lọc đường ống ADCA ở phía trước van để bảo vệ khỏi bụi bẩn có thể làm hỏng van hoặc gây ra sự cố hoạt động. – Đường ống van điều khiển phải được đỡ chắc chắn, không bị biến dạng và không chịu áp lực đột biến quá mức. |
| – Đối với hệ thống hơi nước, chúng tôi đặc biệt khuyến nghị đặt van điều khiển ở vị trí không thể ngưng tụ hoặc lắp đặt các bộ tách và bẫy hơi để đường ống thoát nước đúng cách. Cần xem xét điều kiện khởi động. – Nếu không thể dừng hệ thống để bảo trì, khuyến nghị lắp đặt các van cách ly ở phía trước và phía sau van điều khiển cùng với một van điều chỉnh thủ công. Quá trình này sau đó có thể được điều khiển thủ công trong quá trình bảo trì van điều khiển. |
– Hệ thống cần được trang bị thiết bị an toàn để ngăn ngừa hiện tượng quá áp hoặc quá nhiệt nguy hiểm, nếu có. – Van điều khiển tự vận hành có thể được cung cấp với các loại bộ điều chỉnh nhiệt độ khác nhau. Tất cả các bộ phận này đều có các điều kiện giới hạn khác nhau được ghi trên nhãn mác và catalogue và phải được tuân thủ. |
| – Đai ốc khóa (33 trong Hình 1) phải được nới lỏng. Dùng băng dính dán chặt vào ren kết nối cảm biến (32), vặn chặt và siết chặt để tạo thành một lớp đệm kín với hình nón (30). – Lắp bộ điều chỉnh nhiệt vào van, đảm bảo miếng đệm (2) được cung cấp đã được lắp đúng vị trí, và siết chặt khớp nối. |
– Đối với các thiết bị dễ bị rung (ví dụ: thiết bị hàng hải), hãy đỡ xi lanh điều khiển. Đầu ống mao dẫn gần tay cầm (28) nhất phải được tự do di chuyển, vì tay cầm – và do đó là ống – di chuyển theo chiều dọc khi xoay. |
Bảng chi tiết thiết bị (Parts list)
Bảo trì và hiệu chuẩn
Để duy trì hiệu suất và độ chính xác, cần thực hiện các bước bảo trì định kỳ:
| – Cài đặt nhiệt độ: xoay tay cầm (28) cho đến khi mép trên của ống chỉ thị (19) hiển thị nhiệt độ mong muốn trên thang đo (18). – Hiệu chuẩn: nếu nhiệt độ cài đặt trước không khớp với nhiệt độ thực tế đạt được, bộ điều nhiệt phải được hiệu chuẩn. Để nhiệt kế kiểm soát ổn định, sau đó – không xoay tay cầm (28) – nới lỏng vít (13) và đẩy thang đo (18) cho đến khi nhiệt độ hiển thị bằng với nhiệt độ thực tế đạt được. |
Nếu hệ thống chất lỏng bị lỗi, có thể sử dụng tay cầm (28) như một phương tiện tạm thời để điều khiển van điều chỉnh. – Nếu môi chất rò rỉ từ van, nên thay mới hộp nhồi (1). Đóng các van chặn nếu có, và tháo tay cầm (28) cho đến khi chắc chắn van không mở (hoặc đóng, trong trường hợp van đảo chiều). Nới lỏng vít (17) và tháo ống đỡ (20). Hộp nhồi hiện đã có thể tiếp cận được. |
| – Sửa chữa van: tháo rời bộ điều chỉnh nhiệt và van. Loại bỏ bụi bẩn hoặc các vật lạ khác. Nếu cần,mài lại đế van và côn van. |
– Để biết thêm thông tin, vui lòng tham khảo tài liệu hướng dẫn sử dụng van (IS) có liên quan hoặc liên hệ với nhà máy hoặc nhà phân phối. |
Bảng sự cố thường gặp và cách khắc phục
| Sự cố xảy ra | Nguyên nhân | Biện pháp khắc phục |
|
Van không đóng mở chính xác, phản ứng chậm |
Thermostat bị đặt nghiêng, không ở vị trí thẳng đứng; hoặc không có Y-strainer, tạo hao mòn hoặc tắc nghẽn bộ lọc. | Đảm bảo thermostat lắp thẳng đứng theo khuyến cáo; lắp Y-strainer thượng nguồn và vệ sinh định kỳ. |
|
Lọc lưới bị tắc |
Cặn bẩn hoặc hạt lớn làm bít, cản trở vận hành. | Vệ sinh hoặc thay mới lọc tích hợp. |
|
Rò rỉ qua van |
Lò xo hoặc seal bị hư, van không đóng kín. | Kiểm tra, thay seal hoặc lò xo nếu cần, hộp nhồi (stuffing box) đảm bảo bảo trì dễ dàng. |
|
Van đóng quá nhanh hoặc quá muộn (dải trung lập không phù hợp) |
Dải proportional (8–13 ºC) quá nhỏ khi tải nhiệt thay đổi nhanh. | Sử dụng dải proportional phù hợp, hoặc cân nhắc điều chỉnh thermostat/tự động hóa. |
|
Thông số vật liệu/chân không phù hợp với nhiệt độ quá cao |
Nhiệt độ van vượt 150 ºC mà không có cooling unit. | Lắp K1 cooling unit khi nhiệt độ trung bình vận hành từ 150–250 ºC, kết nối hướng xuống. |
|
Lắp đặt sai kích thước hoặc vật liệu |
Chọn van theo đường ống thay vì lưu lượng thực tế. | Tính toán chính xác lưu lượng; chọn van theo lưu lượng yêu cầu chứ không theo đường ống |
|
Cáp cảm biến (capillary) hoặc kết nối bị hỏng |
Rò rỉ, rối, hỏng capillary ảnh hưởng phản hồi nhiệt độ. | Kiểm tra, sửa hoặc thay thế capillary bị hỏng. |
Bộ điều chỉnh nhiệt độ tự động TR40 – ADCA là giải pháp hiệu quả, an toàn và bền bỉ cho nhiều hệ thống công nghiệp. Việc nắm rõ hướng dẫn lắp đặt, vận hành và bảo trì sẽ giúp thiết bị hoạt động tối ưu, giảm thiểu sự cố và nâng cao tuổi thọ. Với sự đồng hành của Space Tech, khách hàng hoàn toàn yên tâm về chất lượng sản phẩm và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.
 |
 |
